規格參數
- 品 牌廣州銀訊
- 產品型號ZMUX-100
- 容 量4路E1/8路E1/12路E1/16路E14路E1+100M/8路E1+100M/12路E1+100M/16路E1+100M
- 鏈路接口光纖接口
- 纖 芯單纖 或 雙纖
- 連接器SC 或 FC
- 傳輸模式單模 或 多模
- 傳輸距離0~100km
- 電源單電源 或 雙電源
- 阻 抗75Ω非平衡 或 120Ω平衡
- 規格尺寸480mm(寬)×44mm(高)×210mm(深)
- 業務類型可選FXO/FXS、2/4線E&M、異步/同步RS232、異步/同步RS422、RS485、10BASE-T、V.21/V.22、V.24、V.34、開關量、CAN總線、磁石電話、熱線電話、V.35、G.703同向64k、ADS-B雷達、VHF甚高頻、同步雷達數據、氣象自觀數據、轉報數據、氣象雷達數據、盲降數據等業務模塊。
產品介紹

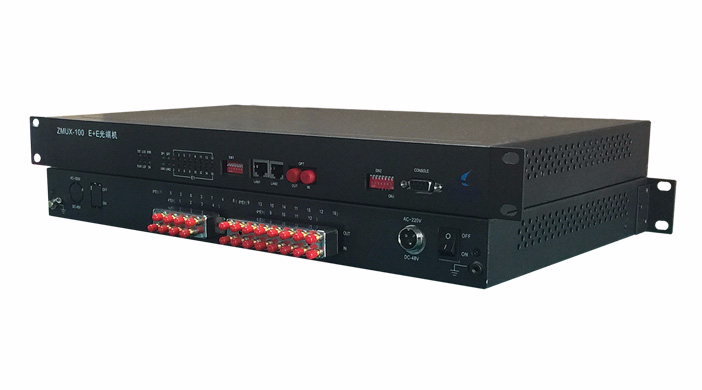

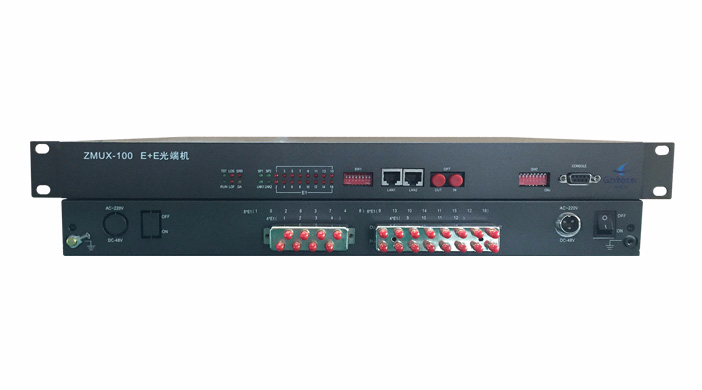

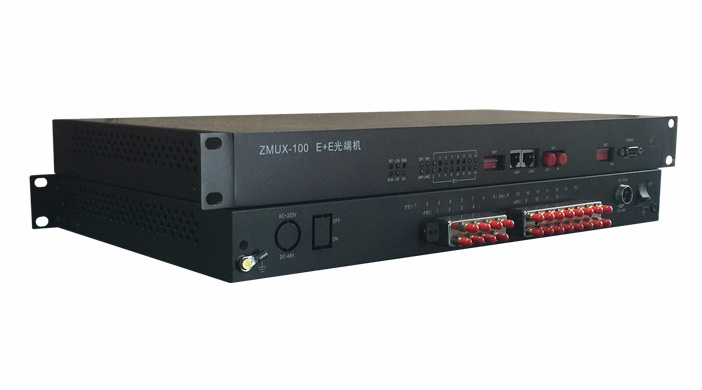

ZMUX-100是一款PDH光傳輸設備，主要完成E1、以太網業務接入，通過復用到1路光信號傳輸，實現E1信號與以太網信號點對點通信功能。
ZMUX-100采用模塊化，可提供4個4×E1模塊插槽、1個100M以太網模塊插槽，最大可提供16路E1信號 與 2路共享100M以太網信號接入。
ZMUX-100設有2個DB37連接頭，每個DB37連接頭可接入1~8路E1信號，共提供16路E1接口。 ZMUX-100還設有2個RJ45端口，完成2路以太網信號接入，2路以太網共享100M。
功能特點
| 占用空間少： | 采用19英寸1U機箱。 |
|---|---|
| 光鏈路口： | 可選雙纖 或 單纖。 |
| 配置靈活： | 可選4×E1、8×E1、12×E1、16×E1四種容量，可選2路共享100M以太網。 |
| 雙電源保護： | 可選雙電源輸入1+1保護。局端設備、遠端設備，每臺設備都能提供兩塊完全獨立工作的電源板，主、備用保護； |
| 電源監控： | 支持局端設備、遠端設備內置電源板工作狀態的實時監控功能，也支持外接艾默生開關電源工作狀態的實時監控功能； |
| 集中監控系統： | 可選網管功能，可監測全網設備配置信息、E1鏈路狀態、E1保護狀態、用戶接口狀態等。 |

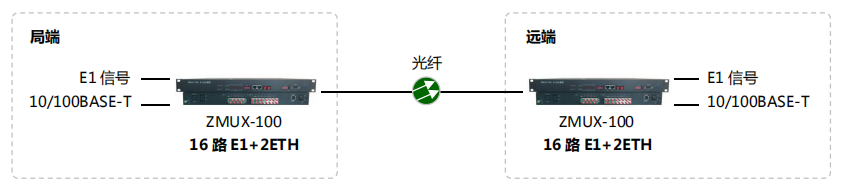

組網應用
