光纖工程方案配置

光纖工程方案配置

1、網絡工程所用介質有：光纜、光纖尾纖、光耦合器、光纖終端盒、光纖跳線、光纖收發器、交換機等。視頻監控工程所用介質有：光纜、光纖尾纖、光耦合器、光纖終端盒、光纖跳線、光端機等；如需要傳輸其他信號，應當配相應信號的傳輸設備（相應光電轉換器）。

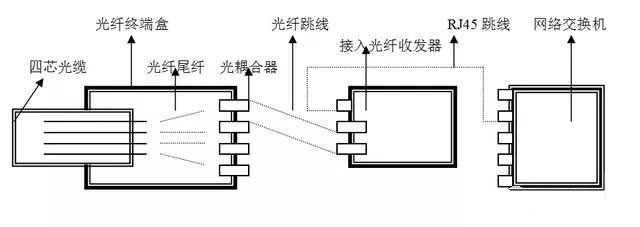

2、連接示意圖如下：

連接示意圖

施工方案

總用戶的需求

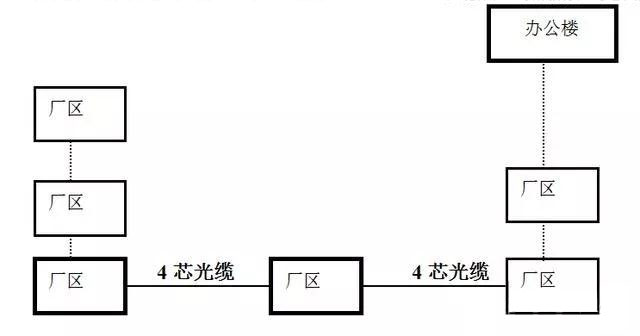

根據貴廠的要求，對廠內進行結構化光纖布線，要求從辦公樓二層分別敷設六條四芯單模光纖到6個生產車間，機房設在辦公樓2層，主干都為光纜連接，最終建成一個具有先進性、 開放性、可擴展性于一體的廠內光纖布線系統。（見示意圖）

4芯光纜 4芯光纜

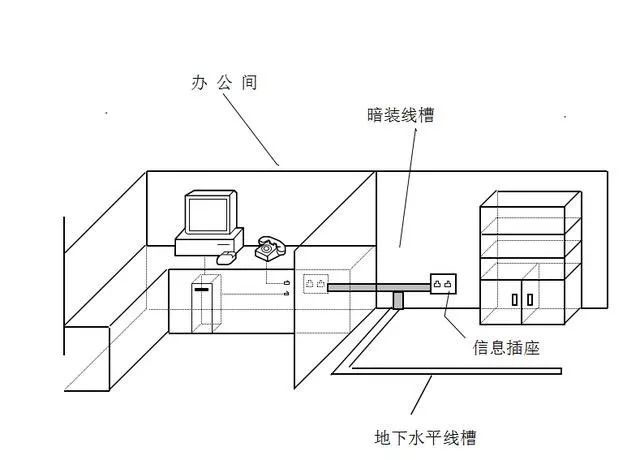

工作區子系統

工作區布線子系統由光纖終端設備到每一戶的相應位置。

具體方案

以辦公樓到廠區為例：

1、光纜鋪設：將1900米4芯室外光纜鋪設進入到兩端的機房，接入光纖終端盒內；

2、光纜熔接：

A、用光纖熔接機將光纜纖芯與光纖尾纖熔接在一起，將尾纖的接頭插到光耦合器的內側。

B、光纖跳線的一端接頭插到光耦合器的外側，另一端接到光纖收發器的光接口上。

C、用RJ45跳線將光纖收發器和交換機連接起來。

D、從交換機連接到各個具體信息點。
