PCM擴展槽

擴展槽就是根據用戶的需求，可以擴展一些其他功能設備的槽位。而PCM擴展槽我們也可以將它與電腦主板擴展槽作為比較，兩者用途比較相似，比如電腦主板擴展槽是用于獨立聲卡，獨立網卡，還有一些工控機器上使用的一些特殊硬件等，而PCM設備擴展槽是用于擴展電話、音頻（E/M）、RS232/RS422/RS485、網絡等用戶接口槽位，滿足用戶的各種需求。

PCM設備上的擴展槽我們可以這樣理解，它與電腦上的擴展槽大同小異，都是主板上用于固定各種用戶模塊并將其連接到系統總線上的插槽。簡單來說，PCM擴展槽就是PCM設備主板上的用戶模塊插槽。PCM擴展槽是一種添加各種用戶業務的方法，來滿足用戶的各種需求。

一般PCM設備都提供30個擴展槽，但由于國內的PCM生產廠家眾多，也略有差異。有一些廠家的PCM設備一個擴展槽可以提供1路用戶接口，但有一些可提供多路用戶接口等。下面筆者用ZMUX-30這款產品來簡要說明一下PCM擴展槽。

ZMUX-30主板上面安裝有31個插槽（擴展槽），1－30插槽為通用插槽，可任意混插各類型業務模塊，對應設備背部印字為1～30的RJ45插座，第31槽位固定裝入10Mbps線速以太網模塊，對應設備背部印字為10Base_T的RJ45插座。每一路擴展槽都與設備后面的接線端口（用戶接口）一一對應。

主板配置槽位示意圖

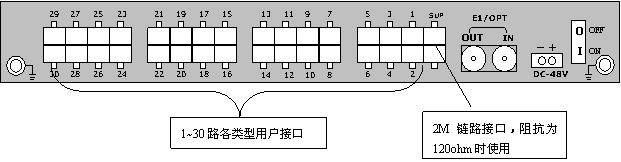

接線端口示意圖（設備背視圖）

PCM設備采用擴展槽“插卡式”結構，具有以下優點：

1.擴展槽可以插入相應的模塊，擴展PCM功能。想要傳輸什么業務，就可以插入相應的模塊。就像電腦里的顯卡，內存一樣。

2.可混合插裝，互不干擾。

3.安裝維護方便，支持熱插拔。

4.擴容性好。

在選購PCM設備時，主板上的用戶模塊插槽也是決定購買的一個重要指標。擁有用戶模塊插槽就意味著設備的模塊化設計，PCM模塊化設計擁有以上眾多優點。有些廠家的PCM設備不是模塊化結構的，所有的業務接口都是固定在主板上的。同時，主板上的用戶模塊插槽并不是越多越好，過多的插槽會導致主板成本上升從而加大用戶的購買成本，一般自己夠用，再加上留夠擴容用的擴展槽即可。所以在具體產品的選購上要根據自己的需要來選購，符合自己的才是最好的。另外，擴展插槽的品質也是比較關鍵的,建議選用一些老牌的，經驗較豐富的通信設備生產廠家。
